便攜式工業無損探傷儀
【產品簡介】探測范圍：0-10000mm，聲速：500-18000m/s，支持?jǐn)?shù)據導出，垂直線性誤差：≤2.5%
19157135090 產品詳情
產品概述：
CTS3數字超聲波探傷儀能夠便捷、準確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的儀器。
主要功能：

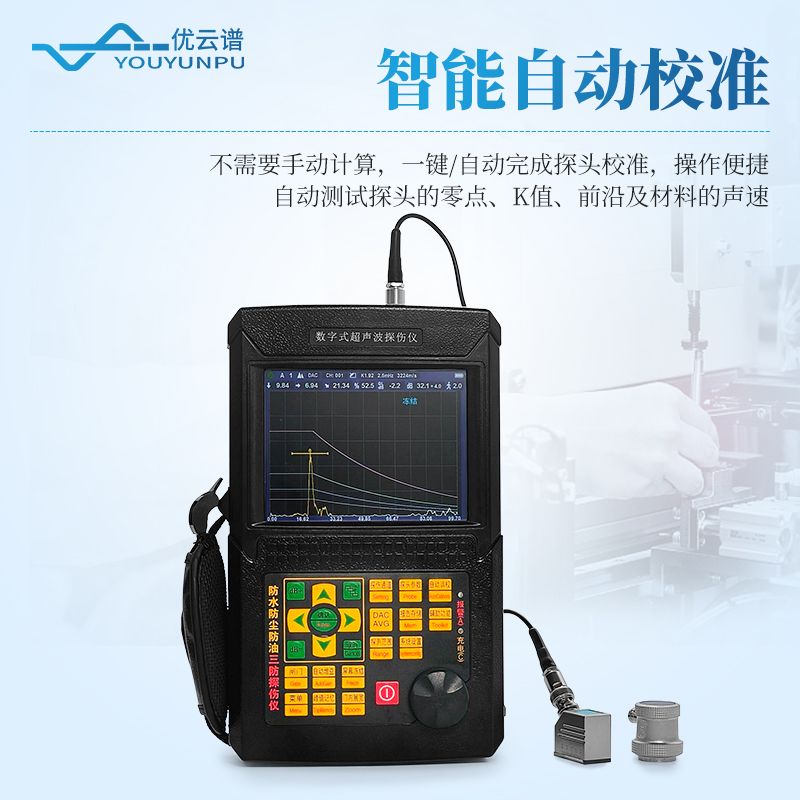

1、自動校準探頭，不需要手動計算；

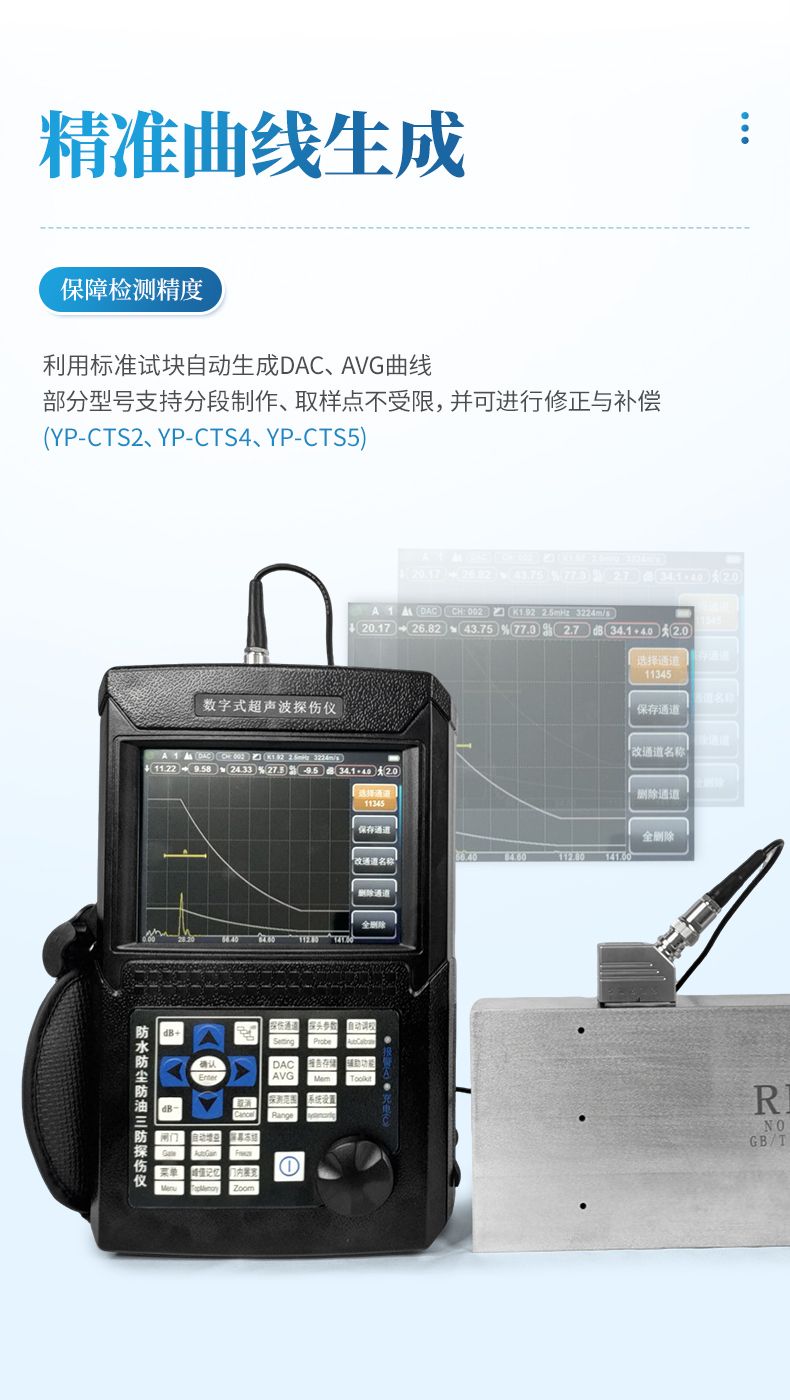

2、利用標準試塊自動生成DAC、AVG曲線；

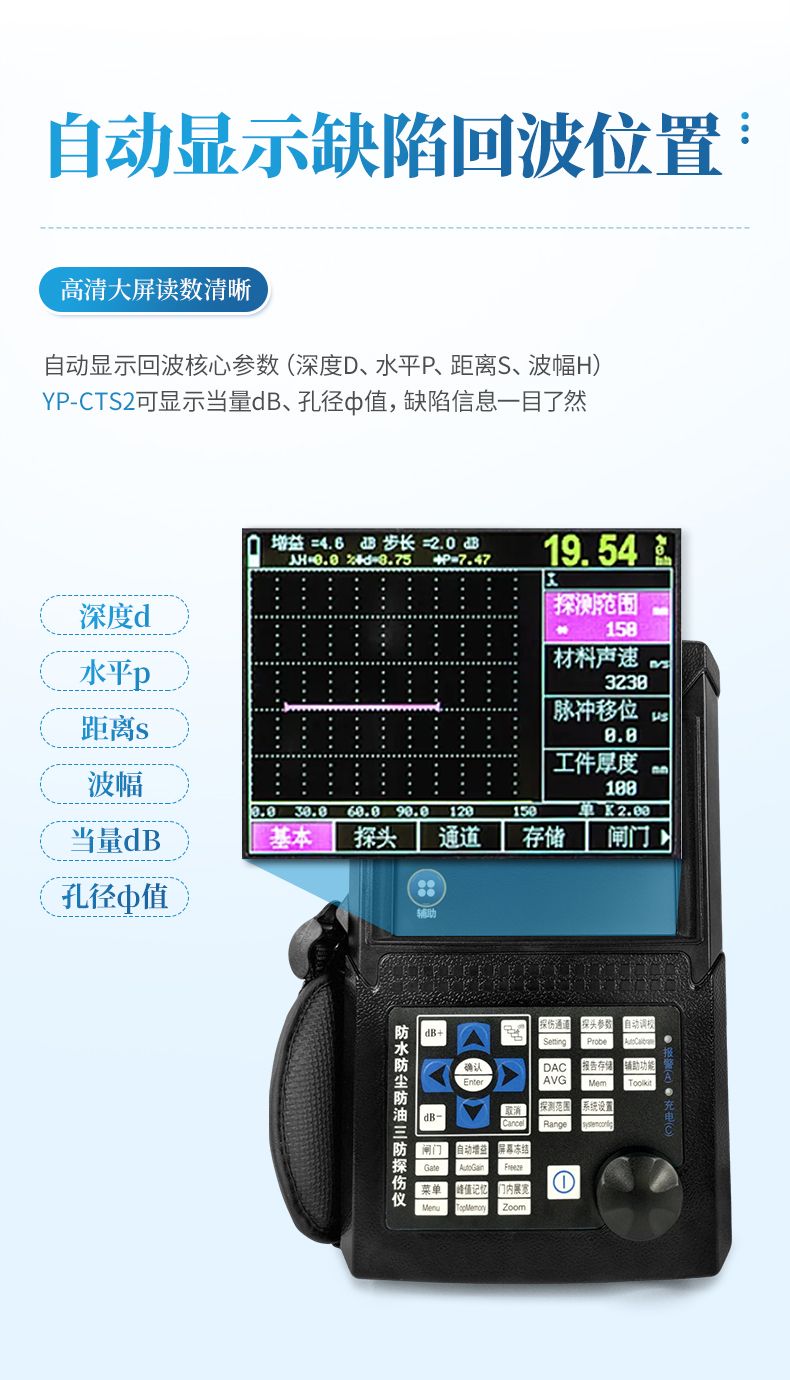

3、自動顯示回波相關參數（深度D、水平P、距離S、波幅H）；

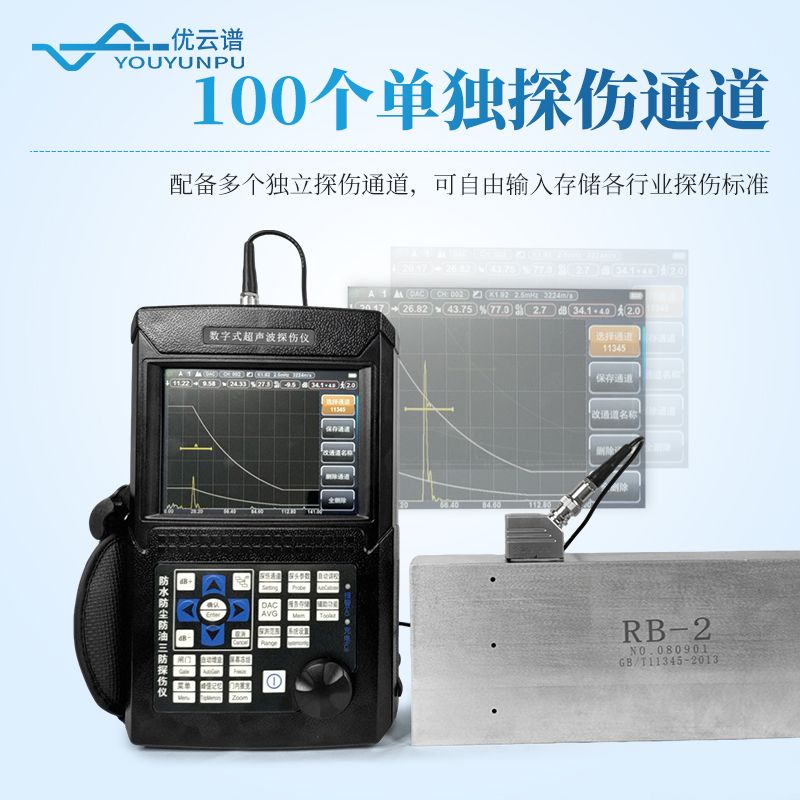

4、16個探傷通道，可自由輸入并存儲任意行業的探傷標準；
5、可存儲980幅A掃圖像；
6、四種（I、V、U、X型）焊縫類型圖示功能，直觀判斷反射位置；
7、自動計算缺陷當量φ值；
8、高采樣率，低噪聲；
9、兩種探頭方式：單晶、雙晶；
10、回波抑制功能并有警示燈提示。

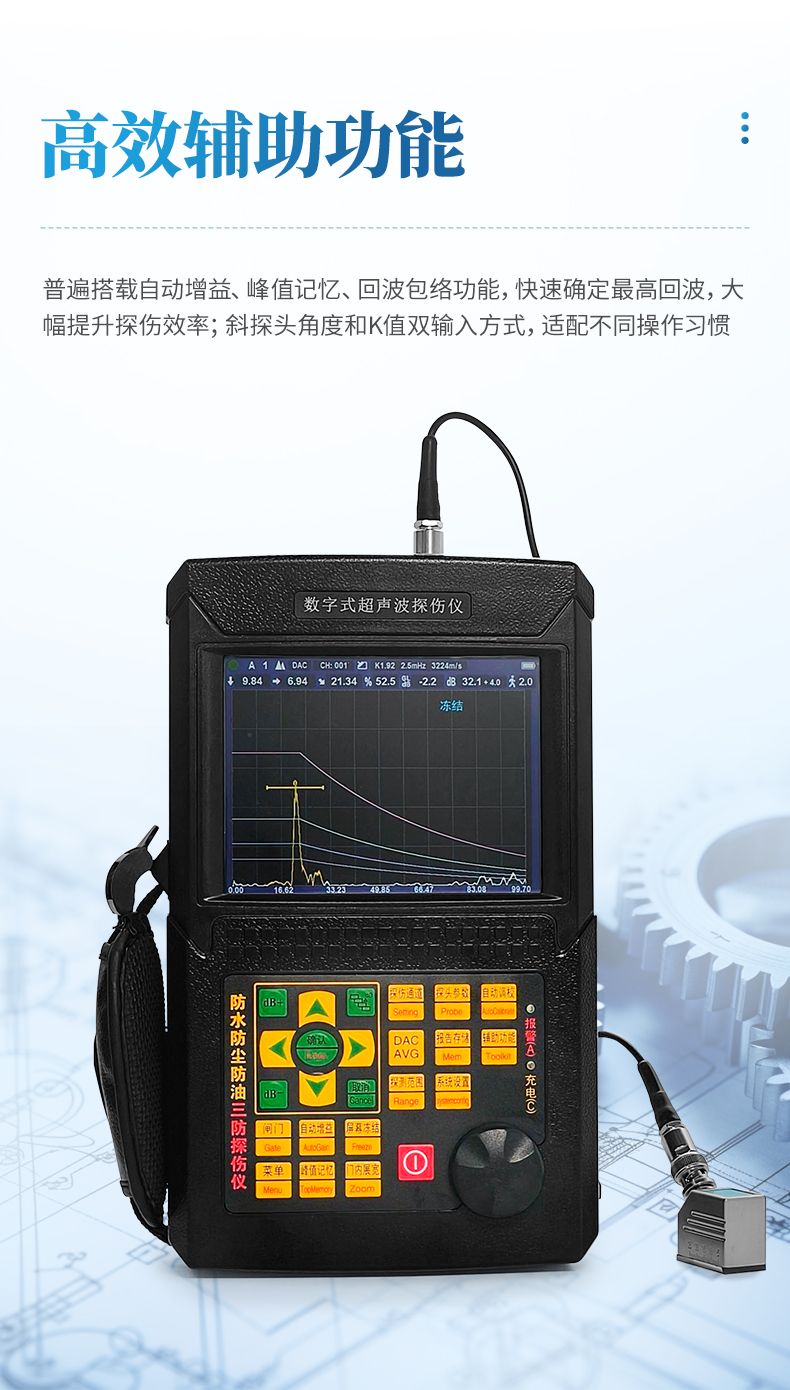

輔助功能：
1、閘門聲光報警。
2、自動增益功能提升探傷效率；
3、斜探頭角度和K值兩種輸入方式；
4、峰值記憶和回波包絡快速確定最高回波；
5、USB接口連接PC端進行數據傳輸，自動生成探傷報告；
產品特點：
1、按鍵簡潔，操作簡單；
2、大屏幕高亮顯示，可以滿足在陽光下、涵洞中探傷的要求。
規格參數：
項目 | 技術數據 |
| 掃描范圍 | 0～10000 |
| 垂直線性誤差 | ≦2.5% |
| 水平線性誤差 | ≦0.1% |
| 探傷靈敏度余量 | ≧60dB（深200mmφ2平底孔） |
| 動態范圍 | ≧32dB |
| 分辨率 | ≧40dB |
| 頻率范圍（MHz） | 0.5～20 |
| 增益調節（dB） | 0～110 |
| 材料聲速（m/s） | 1000～9999 |
| 回波抑制 | 0～80% |
| 工作溫度（℃） | -27～70 |
| 外形尺寸 | 240*160*40 |
| 重量（Kg） | 1.3 |
| 選配 | 探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜 |

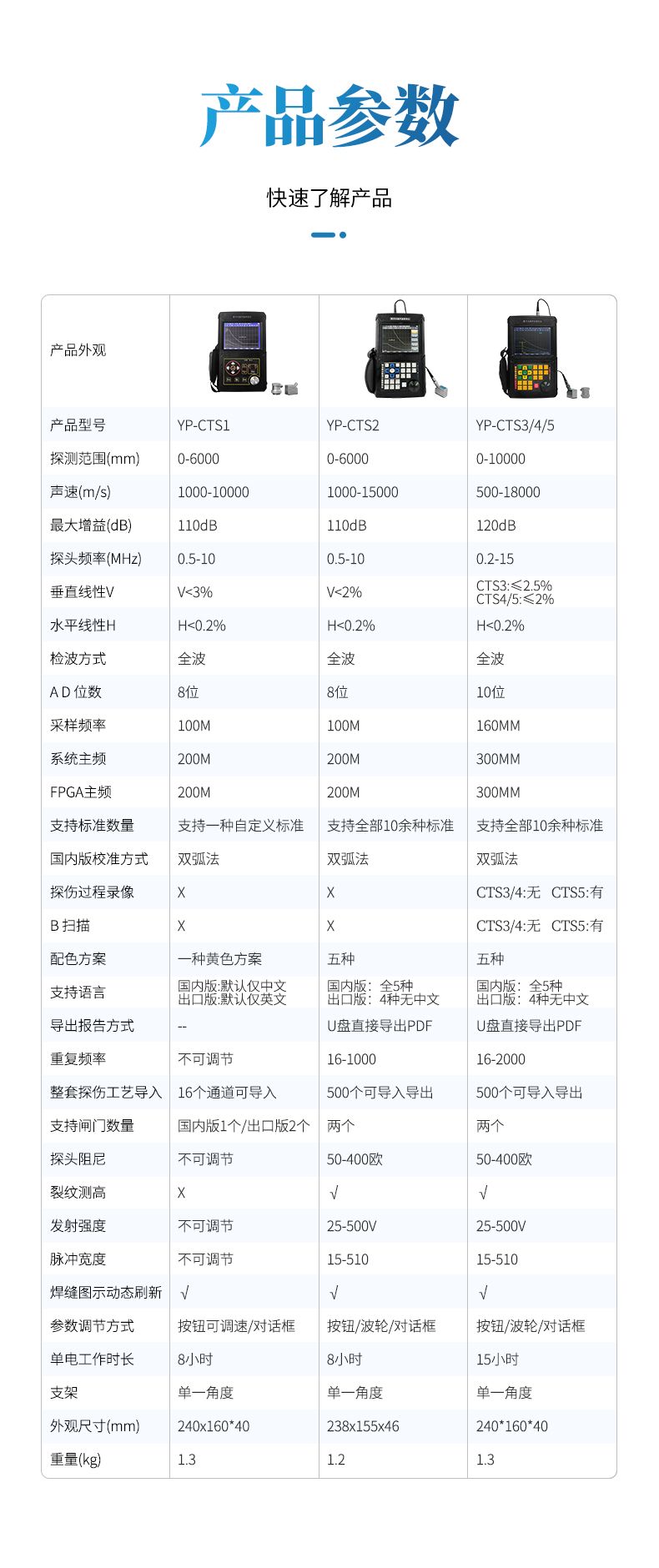

型號區別：
| 型號 | CTS1 | CTS2 | CTS升級系列 |
| 探測范圍 | 0-6000 | 0-6000 | 0-10000 |
| 聲速(m/s) | 1000-10000 | 1000-15000 | 500-18000 |
| 最大增益(dB) | 110dB | 110dB | 120dB |
| 探頭頻率(MHz) | 0.5-10 | 0.5-10 | 0.2-15 |
| 垂直線性V 水平線性H | V<3% H<0.2% | V<2% H<0.2% | V<2% H<0.2% |
| 檢波方式 | 全波 | 全波 | 全波 |
| A D 位 數 | 8位 | 8位 | 10位 |
| 采樣頻率 | 100M | 100M | 160M |
| 系統主頻 | 200M | 200M | 300M |
| FPGA主頻 | 200M | 200M | 300M |
| 支持標準數量 | 只支持一種自定義標準 | 支持全部10余種標準 | 支持全部10余種標準 |
| 國內版校準方式 | 雙弧法 | 雙弧法 | 雙弧法 |
| 探傷過程錄像 | × | × | 無限時 |
| B 掃描 | × | × | √ |
| 配色方案 | 一種黃色方案 | 五種 | 五種 |
| 支持語言 | 國內版：默認僅中文 出口版：默認僅英文 | 國內版：全5種 出口版：4種無中文 | 國內版：全5種 出口版：4種無中文 |
| 導出報告方式 | U盤直接導出PDF | U盤直接導出PDF | |
| 重復頻率 | 不可調節 | 16-1000 | 16-2000 |
| 整套探傷工藝導入 | 16個通道可導入導出 | 500個可導入導出 | 500個可導入導出 |
| 支持閘門數量 | 國內版1個/出口版2個 | 兩個 | 兩個 |
| 探頭阻尼 | 不可調節 | 50-400歐 | 50-400歐 |
| 裂紋測高 | × | √ | √ |
| 發射強度 | 不可調節 | 25-500V | 25-500V |
| 脈沖寬度 | 不可調節 | 15-510 | 15-510 |
| 焊縫圖示動態刷新 | √ | √ | √ |
| 參數調節方式 | 按鈕可調速/對話框 | 按鈕/波輪/對話框 | 按鈕/波輪/對話框 |
| 單電工作時長 | 8小時 | 8小時 | 15小時 |
| 支架 | 單一角度 | 單一角度 | 單一角度 |
| 外觀尺寸 | 240*160*40 | 238×155×46 | 240*160*40 |
| 重量 | 1.3 | 1.2 | 1.3 |
標準配置：
| 主機 | 1臺 |
| 直探頭 | 1支 |
| 斜探頭 | 1支 |
| 電源適配器 | 1個 |
| PC通訊軟件 | 1份 |
| BNC電纜 | 1根 |
